در دنیای صنعتی امروز، کنترل حرکت و انتقال دقیق نیرو اهمیت بسیار زیادی دارد. یکی از تجهیزاتی که در این زمینه نقش کلیدی ایفا می‌کند، گیربکس برگشت ناپذیر است؛ گیربکسی که به‌طور ویژه برای جلوگیری از برگشت حرکت طراحی شده و امنیت و پایداری سیستم را بالا می‌برد. شاید از خودتان بپرسید گیربکس قفل شونده چیست؟ اگر در پروژه‌های صنعتی با سیستم‌هایی سر و کار دارید که کنترل دقیق حرکت و ایمنی بالا اهمیت دارد، دانستن این مفاهیم ضروری است.
گیربکس برگشت ناپذیر چیست؟
گیربکس برگشت ناپذیر چیست؟ گیربکس برگشت ناپذیر نوعی از گیربکس‌های صنعتی است که امکان چرخش شفت خروجی در جهت معکوس را ندارد یا بسیار محدود است. به عبارت ساده‌تر، وقتی نیرو از سمت موتور (شفت ورودی) به گیربکس وارد می‌شود، شفت خروجی می‌چرخد؛ اما اگر بخواهیم شفت خروجی را با نیرو بچرخانیم، گیربکس در برابر این چرخش مقاومت کرده و آن را قفل می‌کند. همین ویژگی باعث شده که در بسیاری از سیستم‌های صنعتی، به جای استفاده از ترمزهای اضافی و پیچیده، از گیربکس‌های برگشت ناپذیر استفاده شود.
به این خاصیت در مهندسی مکانیک (Self-Locking) یا (خود قفل‌شوندگی) گفته می‌شود. در واقع، شناخت گیربکس صنعتی چیست و تفاوت آن با انواع معمولی، به مهندسان و طراحان کمک می‌کند تا سیستم‌های ایمن‌تر و با بازده بالاتر طراحی کنند.
ساختار و نحوه عملکرد

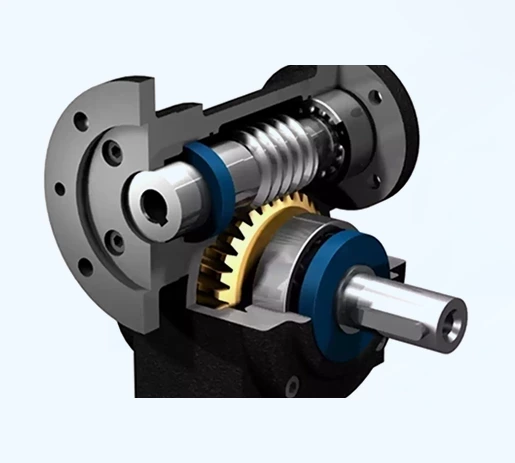

آیا می‌دانید ساختار و نحوه عملکرد گیربکس برگشت ناپذیر چیست؟ یکی از رایج‌ترین مدل‌های گیربکس برگشت‌ناپذیر، گیربکس حلزونی است، که در این گیربکس‌ها، شفت ورودی به شکل ماردون (پیچ مارپیچی) طراحی شده است؛ این ماردون با چرخ دنده حلزونی درگیر می‌شود و باعث چرخش شفت خروجی می‌گردد.
اما نکته مهم اینجاست که، زاویه و نحوه درگیری این دو قطعه طوری طراحی شده که نیرو فقط در یک جهت منتقل می‌شود. یعنی ماردون می‌تواند چرخ دنده را بچرخاند، ولی چرخ دنده نمی‌تواند ماردون را برگرداند. این مکانیزم باعث می‌شود تا زمانی که گیربکس در حالت ایستا یا کار عادی است، از برگشت نیرو جلوگیری شود و بار روی سیستم به صورت ایمن در جای خود باقی بماند.
مفهوم خود قفل شوندگی
خاصیت خود قفل شوندگی در واقع همان برگشت ناپذیری است. در یک گیربکس معمولی، شفت خروجی می‌تواند با اعمال نیرو چرخانده شود و حرکت را به شفت ورودی منتقل کند، اما در گیربکس‌های خود قفل شونده این امکان وجود ندارد یا بسیار محدود است. دلیل این موضوع اصطکاک زیاد بین سطح دندانه‌های ماردون و چرخ دنده حلزونی است. زاویه ماردون به گونه‌ای طراحی می‌شود که گشتاور برگشتی نتواند بر نیروی اصطکاک غلبه کند و بنابراین شفت قفل می‌شود.
انواع گیربکس قفل شونده
انواع گیربکس قفل شونده چیست؟ گیربکس برگشت ناپذیر یا قفل شونده به دو دسته تقسیم می‌شوند که عبارتند از:
گیربکس برگشت ناپذیر استاتیک: در این حالت شفت خروجی به هیچ عنوان قابل چرخش نیست، که این حالت زمانی است که گیربکس در حالت ایستا قرار دارد.
گیربکس برگشت ناپذیر دینامیک: در این حالت، برگشت ناپذیری در زمان حرکت گیربکس مورد نظر است و معمولا مقاومت کمتری نسبت به حالت استاتیک دارد.
کاربردهای گیربکس برگشت ناپذیر
کاربرد گیربکس برگشت ناپذیر چیست؟ گیربکس برگشت ناپذیر یا قفل شونده، نوعی گیربکس صنعتی است که اجازه نمی‌دهد نیرو از شفت خروجی به شفت ورودی منتقل شود. یعنی در صورت توقف موتور، بار یا بخش خروجی نمی‌تواند گیربکس را به عقب بچرخاند. این ویژگی، ایمنی سیستم‌هایی مانند جرثقیل‌ها، درب‌های اتوماتیک و بالابرها را به طور قابل توجهی افزایش می‌دهد. در اینجا به معرفی تعدادی از کاربردهای این گیربکس خواهیم پرداخت.
آزمایش زاویه اصطکاک برای درک گیربکس برگشت ناپذیر
برای فهم بهتر عملکرد گیربکس قفل شونده یا برگشت ناپذیر، می‌توان یک آزمایش ساده انجام داد:
یک سکه کوچک روی کتابی که روی میز گذاشته‌اید قرار دهید. گوشه کتاب را به آرامی بالا بیاورید تا سکه شروع به سر خوردن کند. زاویه‌ای که در آن سکه شروع به حرکت می‌کند، زاویه اصطکاک استاتیک نام دارد و میزان آن به اصطکاک بین سکه و کتاب بستگی دارد. حالا کتاب را دوباره پایین بیاورید تا سکه ثابت بماند، اگر به کتاب ضربه‌ای آرام بزنید و سکه حرکت کند، این نشان می‌دهد که اصطکاک از حالت استاتیک به اصطکاک دینامیک تغییر کرده است؛ لازم است بدانید که، اصطکاک دینامیک همیشه کمتر از استاتیک است و اجازه می‌دهد جسم حرکت کند.
همین مفهوم در بست‌های رزوه‌ای (threaded fastener) و گیربکس‌های خود قفل شونده دیده می‌شود. زاویه حلزونی و ضریب اصطکاک، دو عامل اصلی هستند که تعیین می‌کنند آیا شفت یا قطعه تحت بار در جای خود ثابت می‌ماند یا می‌تواند حرکت کند.
ویژگی‌های گیربکس برگشت ناپذیر
ویژگی‌های گیربکس برگشت ناپذیر چیست؟ این گیربکس دارای ویژگی‌هایی است که آن را برای کاربردهای ویژه ایده‌آل می‌کند. مهم‌ترین ویژگی‌های آن عبارتند از:
غیرقابل بازگشت بودن: شفت خروجی نمی‌تواند شفت ورودی را بچرخاند؛ بنابراین دستگاه هنگام توقف یا قطع نیرو ثابت باقی می‌ماند و از سقوط یا بازگشت ناگهانی جلوگیری می‌شود.
ایمنی بالا: به دلیل خاصیت خود قفل شوندگی، مانند یک قفل عمل می‌کند و در سیستم‌های حساس مانند آسانسور، بالابر و تجهیزات حمل بار سنگین، ایمنی بالایی فراهم می‌کند.
کاهش هزینه نگهداری: با جلوگیری از برگشت ناخواسته بار، خرابی و تعمیرات کاهش می‌یابد و طول عمر تجهیزات افزایش می‌یابد.
بازدهی مناسب: در کاربردهایی که نیاز به کنترل دقیق حرکت است، گیربکس برگشت ناپذیر عملکرد قابل قبولی دارد و امنیت سیستم را تضمین می‌نماید.
طراحی ساده و قابل اعتماد:گیربکس‌های برگشت ناپذیر از مواد مقاوم ساخته می‌شوند و طراحی ساده آن‌ها امکان عملکرد مداوم بدون نیاز به تنظیمات پیچیده را فراهم می‌کند.
سخن آخر
گیربکس برگشت ناپذیر یا گیربکس قفل شونده، تجهیزی حیاتی برای کنترل حرکت و ایمنی سیستم‌های صنعتی است. این نوع گیربکس با استفاده از خاصیت اصطکاک و طراحی خاص ماردون و چرخ‌دنده حلزونی، اجازه برگشت نیرو را نمی‌دهد و از حرکت ناخواسته جلوگیری می‌کند.
اگر در پروژه‌ای با بارهای سنگین، تجهیزات زاویه‌دار یا سیستم‌های بالابر سر و کار دارید، استفاده از گیربکس برگشت ناپذیر می‌تواند باعث کاهش هزینه‌ها، افزایش ایمنی و طول عمر سیستم گردد. همچنین، برای عملکرد بهینه و کارکرد دقیق سیستم، می‌توانید اقدام به خرید الکتروموتور AC مناسب با گیربکس کنید تا هماهنگی کامل بین موتور و گیربکس ایجاد شود.
سوالات متداول
در چه مواقعی باید از گیربکس برگشت ناپذیر استفاده کرد؟
زمانی که ایمنی سیستم اهمیت بالایی دارد، مثل جرثقیل‌ها و بالابرها، استفاده از گیربکس برگشت ناپذیر ضروری است، زیرا از برگشت ناگهانی بار جلوگیری کرده و خطرات احتمالی را کاهش می‌دهد.
کاربردهای گیربکس برگشت ناپذیر چیست؟
در سیستم‌های بالابر، جرثقیل، درب‌های اتوماتیک و هر جایی که ایمنی و کنترل حرکت حیاتی است،
استفاده می‌شود. این گیربکس می‌تواند جای ترمزهای پیچیده را بگیرد و عمر سیستم را افزایش دهد.
آیا گیربکس برگشت ناپذیر به مراقبت و نگهداری نیاز دارد؟
بله، نگهداری منظم، روغن‌کاری مناسب و بررسی اتصال با موتور، عملکرد خود قفل شوندگی و طول عمر گیربکس را تضمین می‌کند.
